科學烘爐的藝術：焙燒爐烘爐曲線制定與關鍵溫控點全解析在焙燒爐的整個生命周期中，烘爐環節無疑是至關重要的一步。一次成功的烘爐操作，不僅決定了爐襯的使用壽命，更直接影響到后續生產的穩定性和產品質量。今天，我們就深入探討烘爐曲線的科學制定方法與那些不容忽視的關鍵溫控點。

　　為什么烘爐如此關鍵?

　　烘爐，本質上是通過控制升溫速率和保溫時間，逐步排除耐火材料中的物理水和結晶水，同時完成材料內部結構轉變的過程。不當的烘爐操作可能導致爐襯開裂、剝落甚至整體失效，帶來巨大的經濟損失和安全風險。

　　烘爐曲線制定的科學依據

　　制定一條科學的烘爐曲線，要綜合考慮以下幾個因素：

　　1、耐火材料特性：不同材質的耐火材料(如粘土磚、高鋁磚、剛玉磚等)具有不同的熱膨脹系數、水分含量和相變溫度

　　2、爐體結構特點：爐型、尺寸、砌筑方式及膨脹縫設置

　　3、加熱方式與燃料類型：直接影響溫度控制的準確性和均勻性

　　4、生產要求與限制：包括時間、能耗和后續工藝銜接

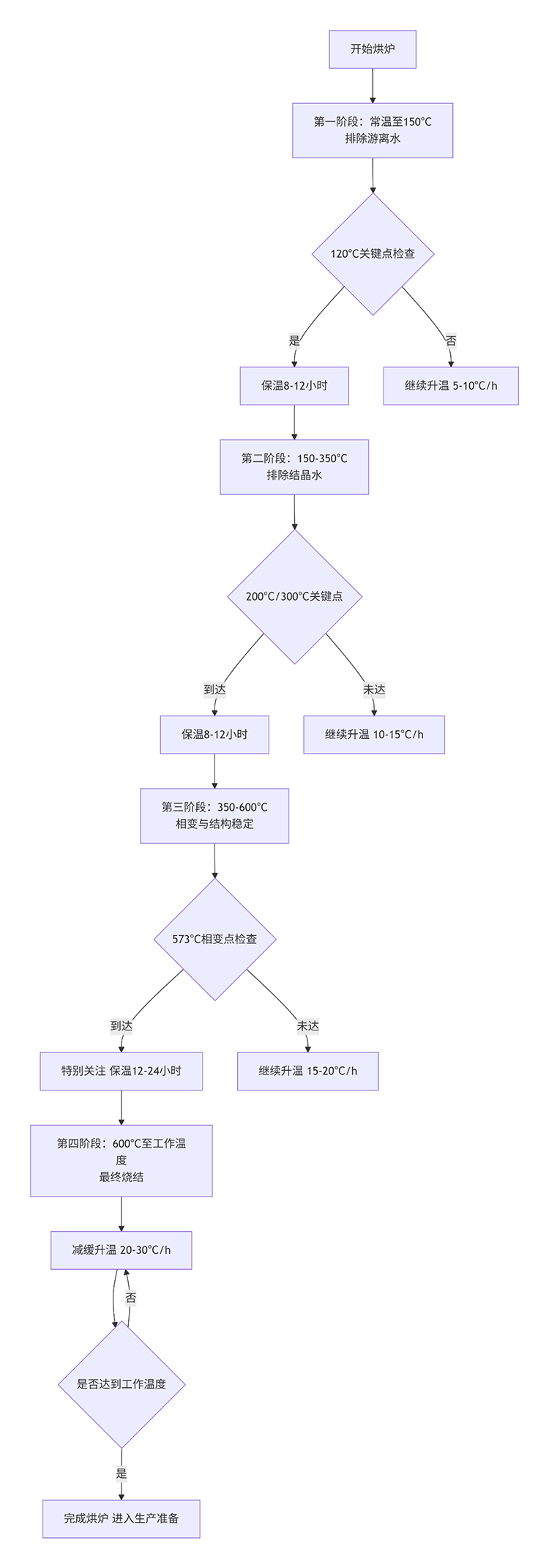

　　標準烘爐曲線四階段解析

　　典型的烘爐過程可分為四個關鍵階段，每個階段都有其特定的物理化學變化和控制要點：階段一：常溫至150℃——游離水排除期

　　升溫速率：5-10℃/小時

　　控制要點：緩慢升溫，確保砌體內外溫差不超過50℃

　　物理變化：游離水逐漸蒸發，避免水蒸氣壓力過大造成爆裂

　　關鍵節點：120℃左右是大量游離水蒸發的集中點，需適當保溫

　　階段二：150-350℃——結晶水排除期

　　升溫速率：10-15℃/小時

　　控制要點：關注耐火材料中的結晶水分解逸出

　　關鍵保溫點：200℃、300℃建議各保溫8-12小時

　　風險提示：此階段若升溫過快，可能導致材料結構破壞

　　階段三：350-600℃——相變與結構穩定期

　　升溫速率：15-20℃/小時

　　控制要點：部分耐火材料發生晶型轉變，體積變化明顯

　　關鍵節點：573℃(β-石英向α-石英轉變點)需特別注意

　　保溫要求：550-600℃區域建議保溫12-24小時

　　階段四：600℃至工作溫度——*終燒結期

　　升溫速率：20-30℃/小時(可根據*終溫度調整)

　　控制要點：完成材料*終燒結，形成穩定結構

　　特別提醒：接近工作溫度時需減緩升溫速度，確保溫度均勻

　　關鍵溫控點深度剖析

　　1、120℃控制點

　　科學依據：水的沸點附近，大量游離水蒸發

　　操作要點：要充分保溫，確保內部水分完全排出

　　常見錯誤：過早提速導致爐襯內部產生微裂紋

　　2、300℃控制點

　　材料學原理：多數耐火材料結晶水脫除完成溫度

　　質量控制：此階段完成度直接影響耐火材料*終強度

　　檢測建議：可通過煙氣濕度監測間接判斷脫水情況

　　3、573℃控制點

　　相變科學：石英晶型轉變點，伴隨0.82%的體積膨脹

　　險控制：此溫度點附近需嚴格控制升溫速率

　　行業經驗：硅磚砌筑的爐體在此點需要特別關注

　　4、*終保溫點

　　工藝要求：略低于正常工作溫度50-100C

　　目的：消除熱應力，穩定爐體結構

　　時間控制：根據爐體大小，通常保溫24-48小時

　　實戰中的溫度測量與調控策略

　　多點測溫布置原則

　　關鍵位置：拱頂、側墻中部、底部、燃燒器附近

　　內外對應：每測點應同時測量表面溫度和內部溫度

　　特別關注：膨脹縫、孔洞周圍等結構薄弱區域

　　溫控偏差處理

　　局部過熱：調整燃燒器角度或流量，加強該區域散熱

　　溫度不均：適當延長保溫時間，不可強行升溫

　　突發降溫：立即停止升溫，查明原因前不得繼續

　　烘爐常見問題與解決方案

　　問題1：爐襯局部開裂

　　可能原因：升溫過快或局部過熱

　　解決方案：立即保溫，評估裂紋性質后再決定繼續或修補

　　問題2：溫度長時間不升

　　可能原因：水分蒸發帶走大量熱量或測量系統故障

　　解決方案：檢查測溫裝置，確認是否處于大量脫水階段

　　問題3：煙氣異常

　　可能原因：有機夾雜物燃燒或耐火材料異常

　　解決方案：分析煙氣成分，調整升溫速率

　　烘爐成功的關鍵指標

　　溫度均勻性：各測點溫差不超過允許范圍

　　計劃符合度：實際曲線與計劃曲線基本一致

　　砌體完整性：烘爐后檢查無新增裂紋或損傷

　　功能驗證：烘爐后各系統功能正常

       本文內容來源于公眾號窯爐之家
